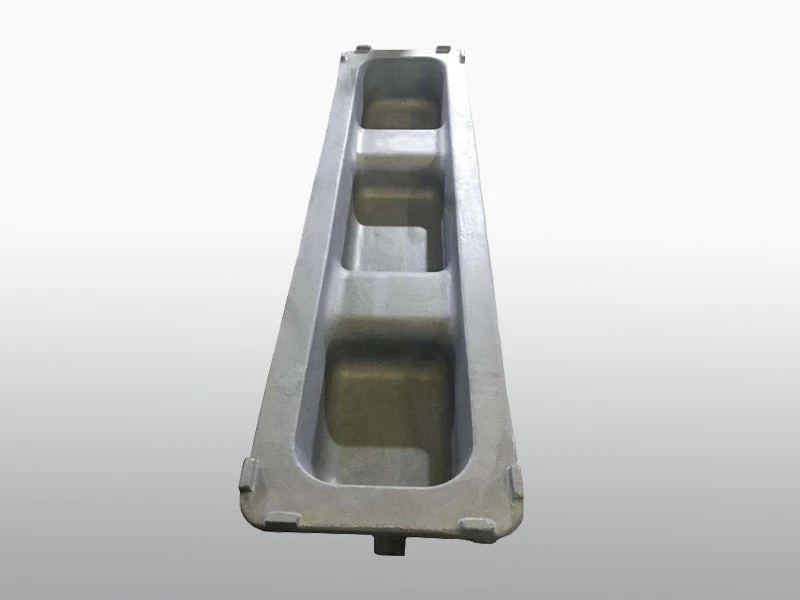

7-9kg lingoteras pequeñasGeneralmente están hechos de materiales resistentes a altas temperaturas, como grafito, acero, hierro fundido, etc. Generalmente se usan para fundir pequeños lingotes de metal, fundición experimental, etc. Por lo tanto, elegir las lingoteras adecuadas es la clave para lograr resultados precisos y consistentes. resultados de fundición en operaciones de trabajo de metales.
¿Cuáles son las dimensiones típicas de las lingoteras de 7-9kg?
Las lingoteras pequeñas de 7-9 kg suelen tener las siguientes dimensiones:
Longitud:10-12 pulgadas (250-300 mm). La longitud del molde debe ser suficiente para acomodar el tamaño de lingote deseado y al mismo tiempo proporcionar suficiente espacio adicional para el sistema de bebedero y canal.
Ancho:3-4 pulgadas (75-100 mm). El ancho está determinado por el ancho del lingote deseado y los requisitos de espacio para el sistema de canales.
Altura:2-3 pulgadas (50-75 mm). La altura del molde debe ser adecuada para satisfacer el volumen de metal esperado para el lingote, teniendo en cuenta las tasas de contracción normales durante la cementación.
Estas dimensiones proporcionan un tamaño de cavidad de molde adecuado para fundir la mayoría de las aleaciones en lingotes de 7-9kg. Las formas rectangulares son comunes debido a sus eficientes propiedades de apilamiento y transporte. No obstante, también se pueden utilizar otras formas de moldes pequeños dependiendo de la aplicación y los requisitos previos particulares.
¿Cómo se calcula la capacidad y el tamaño del lingote?
Calcular la capacidad y el tamaño de un7-9kgs de lingoteras pequeñasimplica varios factores clave:
◆ Tipo y densidad de aleación de lingote:La densidad de la aleación influye en el volumen requerido de la cavidad del molde. Las aleaciones de mayor densidad requerirán menos volumen para alcanzar el peso objetivo del lingote.
◆ Peso objetivo del lingote:La carga ideal del lingote, para esta situación, 7-9kg, es un límite urgente a la hora de decidir el tamaño y el límite del molde.
◆ Factor de contracción:Cada combinación tiene un factor de contracción particular que debe considerarse durante la proyección. Comúnmente, se aplica una variable de contracción del 5-8% para representar la disminución del volumen durante la cementación.
◆ Relaciones de diseño:Las consideraciones de diseño, por ejemplo, las proporciones de nivel, ancho y largo, son importantes para garantizar la solidez y la moldeabilidad del lingote. Estas proporciones ayudan a decidir la forma general y los aspectos del molde.
◆ Tamaños de lingotes estándar:Las preferencias de los clientes por los tamaños estándar de lingotes también pueden influir en el diseño de la cavidad del molde.
Al tener en cuenta estos factores, el tamaño de la cavidad del molde se puede calcular con precisión para producir lingotes dentro del rango de peso deseado de 7-9kg después de considerar la contracción. El software de simulación se utiliza comúnmente para optimizar el diseño y la capacidad de la lingotera, asegurando procesos de fundición eficientes y efectivos.
¿Cuáles son las consideraciones clave en el diseño de moldes?
Diseñar un sistema eficaz7-9kgs de lingoteras pequeñasImplica considerar varios aspectos clave para garantizar un rendimiento óptimo y una fundición de calidad:
◆ Tamaño de la cavidad:La cavidad del molde debe diseñarse para cumplir con la capacidad ideal del lingote, considerando variables como el tipo de amalgama, el peso y la tasa de contracción. El tamaño de la cavidad también debe mejorarse para aprovechar eficazmente los materiales y limitar el desperdicio.
◆ Ángulos cónicos o inclinados:Incluir ángulos cónicos o de salida en el diseño del molde es esencial para facilitar la extracción fácil del lingote solidificado sin causar daños al molde o al lingote mismo. El ángulo debe seleccionarse cuidadosamente para equilibrar una fácil eliminación y minimizar los defectos en la forma del lingote.
◆ Patrones de orejetas estándar:La incorporación de patrones de orejetas estándar en la parte inferior del molde permite un manejo y transporte más fácil de los lingotes una vez fundidos y solidificados. El patrón de orejetas debe seleccionarse según el método de manipulación deseado y los requisitos de los procesos posteriores que utilizarán los lingotes.
◆ Construcción robusta:El molde debe desarrollarse vigorosamente para soportar la tensión y las cálidas ansiedades experimentadas durante el diseño del sistema, garantizando una vida útil y una ejecución estable. La elección y configuración del material debe tener en cuenta las cargas mecánicas normales, los ángulos de temperatura y las propiedades de extensión en caliente del molde.
◆ Revestimiento adecuado:La aplicación de una cobertura razonable a las superficies del molde evita que el compuesto se quede, lo que garantiza una descarga suave del lingote y se mantiene a la altura de la naturaleza del molde a largo plazo. La selección del recubrimiento debe basarse en la aleación que se va a fundir y en las condiciones de temperatura y presión experimentadas durante la fundición.
◆ Disposiciones de refrigeración:La implementación de disposiciones de enfriamiento, como espacios de aire o líneas de enfriamiento dentro del diseño del molde, ayuda a regular el proceso de solidificación y controlar la distribución de temperatura para una calidad uniforme del lingote. El diseño del sistema de enfriamiento debe optimizar la velocidad de enfriamiento y minimizar los gradientes térmicos para reducir el riesgo de defectos en la estructura del lingote.
◆ Capacidad de moldeo mecanizado:Tener capacidad de moldeo motorizado mejora la eficiencia y efectividad en el sistema de proyección, considerando un moldeo constante y exacto de los lingotes. El diseño del sistema de automatización debe optimizarse para reducir el tiempo del ciclo, minimizar las tasas de desechos y mejorar la seguridad.
Al tener en cuenta estas consideraciones vitales en el diseño del molde, los fabricantes pueden optimizar sus lingoteras para crear de manera confiable lingotes de primera categoría que cumplan con los detalles necesarios y al mismo tiempo garanticen la competencia y confiabilidad en el sistema de proyección.
¿Qué controles se utilizan en la fundición de lingotes?
En el proceso de fundición de lingotes de7-9kgs de lingoteras pequeñas, se emplean varios controles para garantizar tanto la capacidad como la calidad:
◢ Control de temperatura y química:La temperatura y la ciencia del licuado están firmemente controladas para mantener las cualidades ideales del compuesto. Este control es crucial para lograr una calidad y propiedades consistentes del lingote.
◢ Sistemas de vertido precisos:Se utilizan sistemas de vertido automatizados para distribuir el metal fundido de manera uniforme en los moldes. Estos sistemas garantizan un vertido preciso y controlado, minimizando las variaciones en el peso y la forma del lingote.
◢ Manejo automatizado de moldes:Se emplean transportadores automatizados o sistemas robóticos para insertar y retirar moldes de la rueda. Esta informatización mejora la competencia y reduce el riesgo de error humano en el ciclo de cuidado.
◢ Secuencias de enfriamiento programadas:Cada aleación tiene requisitos de enfriamiento específicos para lograr la estructura y la velocidad de solidificación deseadas. Se siguen secuencias de enfriamiento programadas para controlar el proceso de enfriamiento, asegurando uniformidad y consistencia en los lingotes solidificados.
◢ Especificaciones de desmoldeo:El desmolde, el método implicado en la extracción de los lingotes fraguados de los moldes, sigue estrictos detalles para evitar contorsiones o daños a los lingotes. Las técnicas de desmoldeo adecuadas ayudan a mantener la forma y la integridad de los lingotes.
◢ Extracción del brazo robótico:Con frecuencia se utilizan brazos mecánicos para extraer rápida y productivamente los lingotes solidificados de los moldes. Los sistemas mecánicos garantizan una extracción precisa y confiable, reduciendo el riesgo de daño o distorsión durante el ciclo de evacuación.
◢ Inspección de sistemas de visión:Se utilizan sistemas de visión para inspeccionar las dimensiones y la calidad de la superficie de cada lingote. Estos sistemas emplean cámaras y algoritmos para verificar que los lingotes cumplan con tolerancias y estándares de calidad específicos.
Al implementar estos controles, los procesos automatizados de fundición de lingotes pueden lograr una capacidad y uniformidad óptimas, asegurando una producción consistente de lingotes de alta calidad que cumplan con los requisitos del cliente.
Conclusión
Para7-9kgs de lingoteras pequeñas, los tamaños de molde de alrededor de 10x4x2 pulgadas son típicos para lograr la capacidad objetivo cuando se consideran aleaciones, tasas de contracción y relaciones de diseño. La capacidad se diseña en función de la aleación del lingote, los objetivos de peso y los requisitos de procesamiento. Con moldes optimizados y fundición controlada, las fundiciones pueden producir eficientemente lingotes del tamaño correcto. Más información contáctanos altech@huan-tai.org.
Referencias
1. Manual de ASM, Vol. 15: Fundición (2008).
2. Beeley, P. (2001) Tecnología de fundición. Butterworth-Heinemann.
3. Dantzig, J. y Rappaz, M. (2009). Solidificación. Prensa EPFL.
4. Jones, D. y Bhadeshia, H. (1997). Fundición de metales. Enciclopedia de materiales avanzados, 2, 1174-1182.
5. Rao, PN (2006). Tecnología de fabricación: fundición, conformado y soldadura. Tata McGraw Hill.
